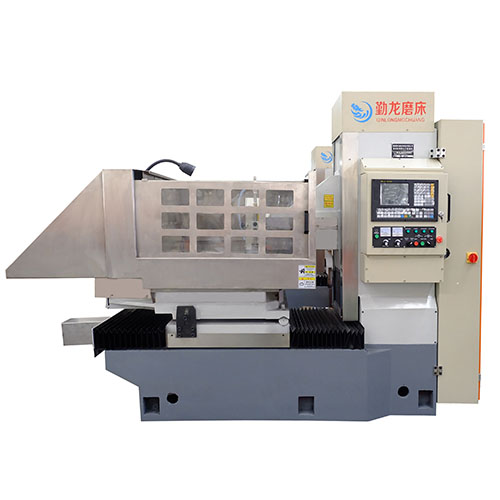

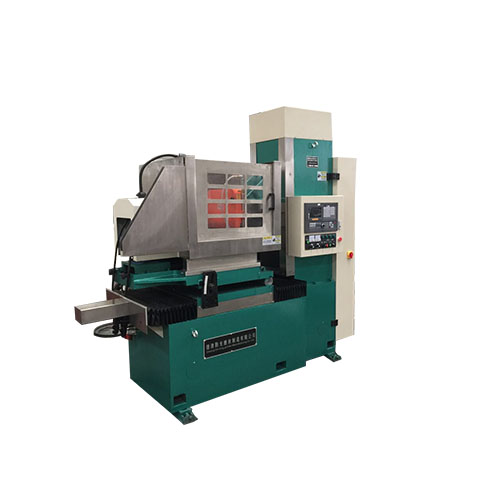

數控臥軸圓臺平面磨床SKM73100

SKM73100臥(wo)軸(zhou)式(shi)圓(yuan)臺平面磨床是我公司吸收國(guo)內外高精磨床結(jie)構與制造技術開(kai)發出的(de)新型臥(wo)軸(zhou)圓(yuan)臺平面磨床。

工作(zuo)圓臺直徑ф1050mm，采用工作(zuo)臺在床身上變頻旋轉，拖板沿水平往復移動(dong)，磨頭(tou)沿拖板垂直移動(dong)進給(gei)的布(bu)局型式(shi)。

磨頭主軸(zhou)(zhou)軸(zhou)(zhou)承采用精密滾動軸(zhou)(zhou)承，剛性好、精度高。

床身、立(li)柱上布(bu)局直線導(dao)軌副和滾(gun)珠傳動單元，采用準(zhun)確定位伺服電機驅動。

整體結構穩重緊湊、精(jing)度高、性能(neng)可靠(kao)、制造(zao)工藝好，操作方便。

全國熱線

18072822299

適(shi)用(yong)·范圍

● 采用砂輪周(zhou)邊磨削，工(gong)件上下兩(liang)平(ping)面(mian)均可獲得高(gao)精(jing)度平(ping)行(xing)度、尺(chi)寸精(jing)度和(he)工(gong)件表(biao)面(mian)粗(cu)糙(cao)度。

● 適合圓臺平面(mian)(mian)磨削，本(ben)機主要磨削直(zhi)徑φ1050范圍內的圓形端(duan)面(mian)(mian)、平面(mian)(mian)加(jia)工件(jian)（根據(ju)需(xu)要可(ke)定(ding)制)。

● 適(shi)用磨(mo)削(xue)環形(xing)零件，適(shi)用于鋸片廠、軸承(cheng)廠、汽配廠、陶(tao)瓷密封件廠、摩擦片廠、活塞廠、發動(dong)機(ji)廠、工(gong)具廠和一般(ban)機(ji)械廠的(de)產品車(che)間和工(gong)具車(che)間，磨(mo)削(xue)加工(gong)精密零件。

產(chan)品·特點

磨頭結構
磨頭(tou)采用(yong)(yong)靜壓結構，克服(fu)了(le)(le)軸(zhou)承啟動(dong)和(he)停(ting)止時出(chu)現(xian)的(de)干摩擦造成(cheng)的(de)軸(zhou)與軸(zhou)承磨損現(xian)象，提高(gao)了(le)(le)主(zhu)軸(zhou)的(de)使用(yong)(yong)壽命(ming)及精度(du)保(bao)持性；當主(zhu)軸(zhou)啟動(dong)后，依靠淺腔(qiang)階梯(ti)效應(ying)形(xing)成(cheng)較大的(de)動(dong)壓承載力，大大地提高(gao)了(le)(le)主(zhu)軸(zhou)剛度(du)；高(gao)壓油膜(mo)的(de)均化(hua)作(zuo)用(yong)(yong)和(he)良好和(he)抗振性保(bao)證了(le)(le)主(zhu)軸(zhou)具(ju)有很高(gao)的(de)旋轉(zhuan)精度(du)和(he)運轉(zhuan)平穩性。（11）KW電(dian)機驅動(dong)，最高(gao)轉(zhuan)速1450rpm。設備采用(yong)(yong)高(gao)速（CBN）砂輪加工兩(liang)端面，提高(gao)端面光(guang)潔度(du)。（砂輪可根據用(yong)(yong)戶(hu)需求定制(zhi)）
機床重要零部件
均采用(yong)品牌廠家產(chan)品，質量可靠，易于維(wei)護。如導(dao)軌用(yong)德(de)國(guo)力(li)士樂品牌，臺灣絲(si)桿，進口電(dian)器(qi)，海(hai)利普變(bian)頻(pin)器(qi)等等。
鑄件材料
鑄件采(cai)用375HT材料，材質(zhi)好，強(qiang)度高，床(chuang)身立柱均采(cai)用二次回火處(chu)理(li)，消除(chu)內應力(li)，延長機床(chuang)壽命(ming)，以確保高精度，高剛性，延長機床(chuang)壽命(ming)。

床身立柱
床身立(li)柱(zhu)均用進(jin)口(kou)加工中(zhong)心(xin)和進(jin)口(kou)龍門加工中(zhong)心(xin)加工，高精(jing)的加工設備(bei)和加工工藝(yi)保(bao)證了精(jing)度(du)。
電氣采用獨立電柜
電氣采(cai)用獨立電柜，獨立操縱臺，自(zi)(zi)主研發的(de)數控系統控制，可實現自(zi)(zi)動(dong)(dong)控制，自(zi)(zi)動(dong)(dong)完成(cheng)循環磨削，自(zi)(zi)動(dong)(dong)檢測對刀，自(zi)(zi)動(dong)(dong)分(fen)辨、自(zi)(zi)動(dong)(dong)補償，操作簡(jian)單方便(bian)。
裝置結構
橫向進(jin)給及垂直進(jin)給裝置，由伺服電(dian)機(ji)（≥10N.m）、減速機(ji)構、滾珠絲杠、直線(xian)導(dao)軌。其中垂直軸(zhou)有制(zhi)動(dong)或自鎖(suo)裝置，并配有光柵尺絕對坐標定位。

設置潤滑點
磨床各(ge)導軌(gui)處均設置(zhi)潤滑點，由電動潤滑泵進(jin)行潤滑。為工作臺(tai)配備獨立供油箱，進(jin)、回管路通過拖鏈合理布局。
芯線圈設計
電磁(ci)吸盤(pan)采用銅芯線圈(quan)設計(ji)，表面(mian)花(hua)盤(pan)采用同心圓并割花(hua)設計(ji)，客戶也可定制花(hua)盤(pan)。表面(mian)磁(ci)力均(jun)勻(yun)，并配備了自(zi)動充退磁(ci)裝置(zhi)，具有磁(ci)力可調、失(shi)磁(ci)保(bao)護等功能。
不變形，精度高
加工產品不變形，精度高(gao)，工件厚度差(cha)距保持在 0.01mm以內，具體詳(xiang)見產品參數表。

技術·規格(ge)

主要技術規格	低速	高速	高精	高速高精
Main TechnicaL Specifications	SKM73100	SSKM73100	SKMG73100	SSKMG73100
工作臺直徑（mm）	Φ1050	Φ1050	Φ1050	Φ1050
Diameter Of Work Table（mm）
磨(mo)削工件最大尺(chi)寸	Φ1050*100	Φ1050*100	Φ1050*100	Φ1050*100
Maximum Size Of Grinding Workpiece（mm）
工作臺轉速（rpm）	0～150	0～150	0～150	0～150
Revoving Speed Of Work Table （rpm）
工作(zuo)臺最大承(cheng)重（kg）	450	450	450	450
Maximum Load-bearing Of Work Table（kg）
托板往復速度X軸(m/s)	0-3	0-3	0-3	0-3
Reciprocating Speed Of The Dragging Plate X Axis (m/s)
托板(ban)往復行(xing)程（mm）	550	550	550	550
Reciprocating Speed Of Dragging Plate （mm）
砂(sha)輪主軸(zhou)轉速(su)(rpm)	1450	2900	1450	2900
Speed Of Main Spindle Of Grinding Wheel (rpm)
主(zhu)軸定(ding)心錐(zhui)面跳動（mm）	0.003	0.003	0.003	0.003
Runout Of Centering Conical Surface Of Main spindle（mm）
砂輪尺寸(cun)（mm）	Φ450x50xΦ203	Φ450x50xΦ203	Φ450x50xΦ203	Φ450x50xΦ203
Dimensions Of Grinding Wheel（mm）
垂直快(kuai)速升降(mm/min)	200	200	200	200
Vertical Rapid Going Up And Down(mm/min)
垂直(zhi)進給最小進給量(liang)（mm）	0.002	0.002	0.002	0.002
Minimum Amount OF Feed Of Vertical Feed （mm）
加(jia)工平(ping)面度（mm）	0.005/1000	0.005/1000	0.003/1000	0.003/1000
ProceSSing PlaneneSS（mm）
工(gong)作臺端(duan)面跳(tiao)動（mm）	0.01	0.01	0.005	0.005
End Face Runout Of Work Table （mm）
工作臺(tai)電(dian)機功率(kw)	5.5	5.5	5.5	5.5
Motor Power Of Work Table (kw)
砂輪主軸電機功率(kw)	15-4	15-2	15-4	15-2
Motor Power Of Main Spindle Of Grinding Wheel (kw)
垂直升(sheng)降伺服電機(n.m)	伺服15N.m	伺服15N.m	伺服15N.m	伺服15N.m
Servo Motor For Verticai Going Up And Down(n.m)
工作臺(tai)往復(fu)伺服電機(n.m)	伺服15N.m	伺服15N.m	伺服15N.m	伺服15N.m
Servo Motor For Fen Reciprocation Of Work Table(n.m)
水泵電機功率	250	250	250	250
Motor Power Of Water Pump(w)
機床凈重(kg)	9500	9500	9500	9500
Net Weight(kg)
